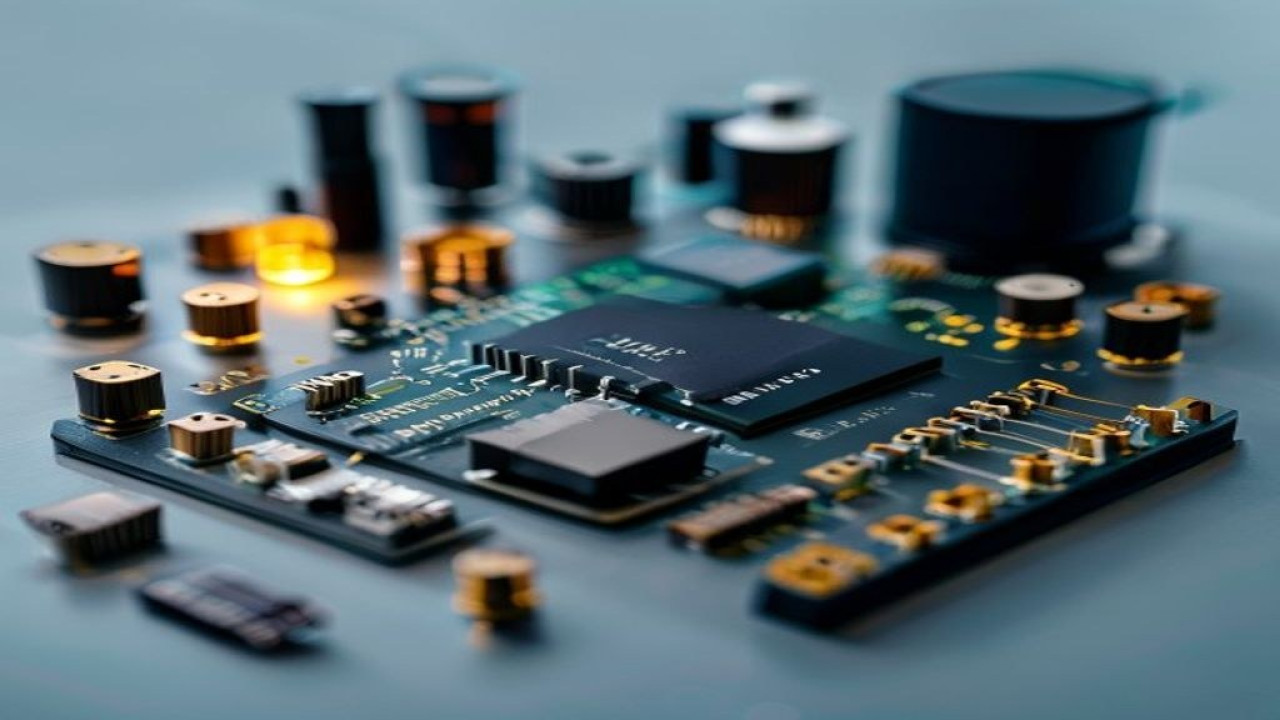

Électronique débutants : guide complet sans prise tête
- L’électronique repose sur trois grandeurs : tension (V), courant (A) et résistance (Ω).
- Les composants de base à connaître : résistance, LED, condensateur, transistor et diode.
- La loi d’Ohm (U = R × I) est la règle fondamentale à maîtriser.
- Commencez par des montages simples sur breadboard pour éviter les erreurs.
Qu’est-ce que l’électronique ? (Définition simple)
Vous avez déjà démonté un appareil et vous vous êtes demandé à quoi servent tous ces petits composants ? L’électronique, c’est la manipulation du courant électrique pour réaliser des fonctions : allumer une LED, traiter un signal, etc. La différence avec l’électricité ? L’électricité transporte l’énergie, l’électronique la transforme. Imaginez l’eau dans des tuyaux : la tension est la pression, le courant est le débit. Simple, non ?
Les trois grandeurs électriques à connaître absolument
Qu’est-ce que la tension (Volt) ?
La tension, mesurée en volts, est la force qui pousse les électrons dans un circuit. Une pile de 9 V offre une différence de potentiel de 9 volts. Plus la tension est élevée, plus le courant peut circuler facilement – mais attention aux excès !
Qu’est-ce que le courant (Ampère) ?
Le courant, en ampères, mesure le débit d’électrons. Une LED typique consomme environ 20 mA (0,02 A). Trop de courant la grillerait instantanément. D’où l’importance de la résistance.
Qu’est-ce que la résistance (Ohm) ?
La résistance s’oppose au passage du courant. Elle protège les composants et divise la tension. La loi d’Ohm lie les trois : U = R × I. Par exemple, pour une LED de 2 V avec 20 mA sous 9 V : R = (9-2)/0,02 = 350 Ω (on prend 330 Ω).
Les composants essentiels pour débuter
La résistance
Son rôle : limiter le courant. Reconnaissable à ses anneaux de couleur : lisez le code des couleurs (noir 0, marron 1, rouge 2, orange 3, jaune 4, vert 5, bleu 6, violet 7, gris 8, blanc 9). Exemple : rouge-rouge-marron = 220 Ω.
La LED (diode électroluminescente)
Elle émet de la lumière. Attention au sens : anode (+) plus longue, cathode (-) plus courte. Sans résistance, elle brûle. Calculez toujours la résistance série.
Le condensateur
Stocke de l’énergie. Utile pour lisser une tension ou créer un délai. Valeurs en microfarads (µF). Exemple : 100 µF pour un filtre.
Le transistor (NPN / PNP)
Interrupteur commandé par un petit courant. Permet d’allumer une grosse charge avec un faible signal. Le NPN s’active avec une tension positive sur la base.
La diode
Laisse passer le courant dans un seul sens. Protège contre les inversions de polarité. Symbole : flèche et barre.
Pourquoi et comment lire un schéma électronique ?
Les schémas utilisent des symboles normalisés. Le courant circule du + vers le – (convention). Repérez toujours la masse (0 V) et l’alimentation. Un point de connexion est marqué par un nœud. Évitez les croisements sans point.
| Composant | Symbole | Fonction |
|---|---|---|
| Résistance | Rectangle ou zigzag | Limite le courant |
| LED | Flèche + triangle | Émet de la lumière |
| Condensateur | Deux traits parallèles | Stocke l’énergie |
| Transistor NPN | Trois pattes, flèche | Interrupteur / ampli |
| Diode | Flèche + barre | Laisse passer dans un sens |
Les trois montages simples à réaliser chez soi
1. Allumer une LED avec une résistance
Matériel : pile 9 V, LED rouge, résistance 330 Ω, fils. Branchez la résistance à l’anode de la LED, l’autre extrémité au + de la pile, la cathode au –. La LED s’allume. Vérifiez la luminosité : trop forte ? Augmentez la résistance.
2. Faire clignoter une LED avec un NE555
Le circuit intégré NE555 en mode astable produit un signal carré. Avec deux résistances (1 kΩ et 10 kΩ) et un condensateur de 10 µF, la LED clignote environ une fois par seconde. C’est votre premier timer !
3. Détecteur de lumière avec une photorésistance
Une LDR (résistance qui diminue avec la lumière) attaque la base d’un transistor NPN. Quand il fait sombre, la résistance de la LDR augmente, le transistor conduit et la LED s’allume. Parfait pour une veilleuse automatique.
Comment se former gratuitement (ou à petit prix) ?
- Sites : Wikilivres, forums Électronique Pratique.
- Chaînes YouTube : « Électronique pour tous », « Les Visiteurs du Soir ».
- Simulateurs : Tinkercad Circuits (gratuit), Falstad.
- Kits d’initiation : autour de 30 € sur Amazon.
Les erreurs fréquentes des débutants (et comment les éviter)
- Inverser une LED ou une diode : vérifiez la polarité.
- Oublier une résistance de limitation : sans elle, la LED meurt.
- Court-circuiter une pile : un fil nu entre + et – provoque un échauffement.
- Utiliser une tension trop élevée : lisez la fiche technique.
- Mauvaise lecture du code des résistances : utilisez un multimètre.
Foire aux questions (FAQ)
Quelle est la différence entre courant continu et courant alternatif ?
Le courant continu (CC) circule toujours dans le même sens (pile). Le courant alternatif (CA) change de sens périodiquement (secteur 230 V). Vos montages utilisent du CC.
Dois-je absolument souder les composants ?
Non, commencez sur une breadboard (platine d’essai) – elle permet de connecter sans soudure. Plus tard, la soudure est utile pour les montages définitifs.
Quels outils acheter en premier ?
Multimètre (20 €), fer à souder (15 €), pince coupante (10 €). Total : environ 45 €.
Puis-je toucher les circuits sans danger ?
Avec des piles basses tensions (< 30 V), oui. Ne touchez jamais le secteur (230 V) sans isolation.
Combien de temps pour apprendre les bases ?
Quelques heures de pratique suffisent pour monter un circuit simple. En une semaine, vous maîtrisez les montages de base.
Vous lancez votre apprentissage de l’électronique ? L’excitation est palpable, mais avez-vous déjà listé les pièges qui pourraient vous freiner ? C’est une étape que trop d’amateurs négligent, à leurs dépens. Ma méthode : expérimentez, mesurez, et recommencez. Chaque erreur est un levier stratégique pour progresser.
